Pilířové optické rozvaděče ORU 1 SDF SIS a ORU 5 SDF SIS
ORU 1 SDF SIS | ORU 5 SDF SIS | |
Vstupy / výstupy (množství × rozsah) | 3× 23–46 mm, 4× 9–24 mm | Pro ORU 5 SDF SIS – LGX: 5× 36–44 mm, 2× 15–25 mm, 6× 8–12 mm, 1× 5–8,5 mm; Pro ORU 5 SDF SIS – ABS: 6× 23–46 mm, 1× 5–8,5 mm |
Průchodky (typ a množství použitých průchodek) | 3× gumová průchodka ø 50 mm, 4× gumová průchodka ø 30 mm |
Pro ORU 5 SDF SIS – LGX: 5× PG48, 2× PG29, 6× PG13,5, 1× PG9; Pro ORU 5 SDF SIS – ABS: 6× gumová průchodka ø 50 mm, 1× PG9 |
Stupeň krytí | IP54 | IP54 |
Stupeň ochrany proti nárazu | IK10 | IK10 |
Sluneční záření (UV) | ano | ano |
Stupeň samozhášivosti | V0 | V0 |
Materiál | sklem vyztužený polyester SMC | sklem vyztužený polyester SMC |
Barva | světle šedá RAL 7035 | světle šedá RAL 7035 |
Rozměry (V × Š × H) | 1200 × 390 × 350 mm | 1600 × 550 × 350 mm |
Hmotnost | 44,5 kg | 53 kg |
8508.60/5000F | ORU 1 SDF SIS (s pryžovými průchodkami) |
8508.28/0000F | ORU 5 SDF SIS – LGX |
8508.A1/0000F | ORU 5 SDF SIS – ABS |
85MF.05/000HF | LGX modul pro splitter |
8508.A4/0000F | Modul pro splitter ABS – ORU 5 |
8508.H1/0000F | Modul pro splitter ABS – ORU 1 |
85CP.12/0000F | Panel pro 2× ABS modul |

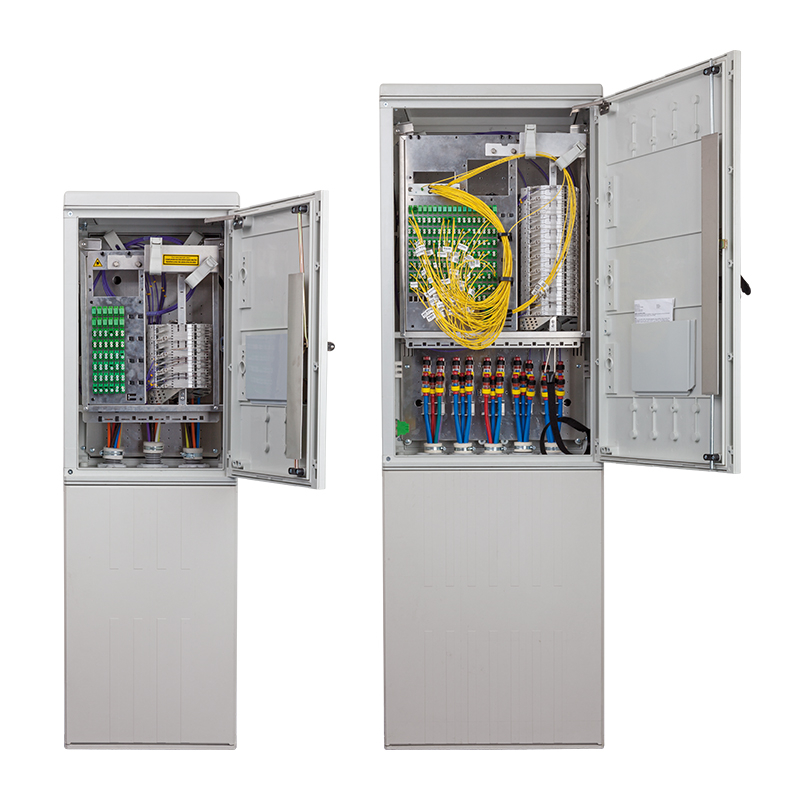

Pilířové optické rozvaděče ORU 1 SDF SIS a ORU 5 SDF SIS jsou konstruovány jako splitterové koncentrátorové rozvaděče s výklopným rámem pro montáž až 4/12 ks kazetových modulů SE, pro ukončení nebo k propojení optických kabelů zafouknutých v mikrotrubičkách nebo v HDPE chráničkách. Konstrukce rozvaděčů umožňuje jejich využití ve venkovním prostředí. Rozvaděče se instalují ve volném prostranství do výkopu.
- Kapacita optických svárů max. 144/432 ks
- Kapacita připojených účastníků max. 64/288
- Počet kazetových modulů SAFeTNET max. 4/12 ks
- Kapacita splitterů 2/5 ks
- Uložení rezervy optického vlákna 4 m
- Podstavec ve variantách v = 300, 500, 600, 700, 900 mm
- Odnímatelná střecha
- Možnost instalace ABS splitteru
